電源芯片發燙說明芯片已經是非正常的工作了，如果長期發燙很容易燒壞，電源芯片發燙主要是兩方面原因?qū)е碌模?、負載電流過大；2、散熱處理沒有做好，電源工程師需要在設計上從設計源頭上做相應的改善、甚至需要對電源芯片重新選型，一般來說減少電源芯片的發熱量有“開源”和“節流”兩種做法。


　　

　　增加散熱片降低電源芯片發熱--“開源”　　

　　如果電流消耗的在電源芯片的規格范圍內，但還是發熱嚴重，說明散熱不好，電源芯片的散熱方式基本有兩種：1、采用直插封裝，并加裝散熱片；2、采用貼片封裝，加大散熱銅皮，功率比較大的應用，一般都需要給電源芯片安裝散熱片。

　　

　　在PCB上加大散熱面積--“開源”　　

　　在設計PCB走線時，電源部分的走線一般設計的較粗，這時我們就需要給發熱元件盡量的加大散熱用的銅箔，需要的時候還可以在PCB上增加散熱孔。

　　

　　減少負載電流降低電源芯片發熱--“節流”　　

　　電源芯片的輸出參數中，有兩個參數非常關鍵：1、輸出電壓；2、輸出電流。我們設計電子產品的時候就要充分考慮，給電源芯片留有一定的余量，防止發熱嚴重。如果負載電流評估小了，板子在運行時電源芯片近乎滿載輸出就會導致發熱嚴重，一般來說電源芯片的輸出電流最大為1A，使用的時候最好不要超過800mA，最好控制在500mA以內。

　　

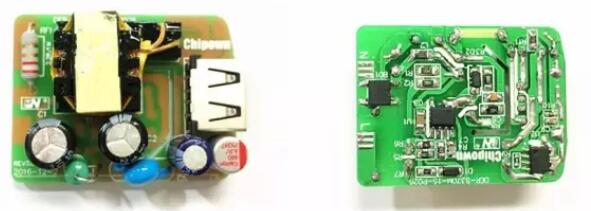

　　電源部分是板子的關鍵部分，通過“開源”和“節流”可以有效減少電源芯片的發熱量，充電器/適配器都是采用高效率電源芯片，充電的過程中也會出現發熱，只要在芯片本身的額定功率輸出范圍內，都屬于正常情況。
